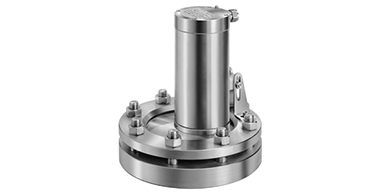

ZSG-S系列型
壓力容器視鏡又稱設備視鏡，是用來觀察化工、石油、化妝、醫藥及其它工業設備容器內介質變化情況的一種產品。操作人員根據其顯示的情況來調節或控制充裝量，從而保證容器內的介質始終在正常范圍內。液化氣體貯罐、槽車、氣液相反應器、反應釜等容器都需要裝設視鏡，以防止因超裝過量而導致事故或由于投料過量而造成物料反應不平衡的現象。
我公司生產的壓力容器視鏡主要根據NB/T 47017-2011<壓力容器視鏡>標準生產制造，尺寸和性能均嚴格按標準要求執行制造和檢驗。
NB/T47017壓力容器視鏡標準綜合了HG/T 21619~21620-1986壓力容器視鏡,HG/T21575-1994帶燈視鏡,HG/T21505-1992組合視鏡等多種樣式和成一種樣式.并且做出了很大的改進,增加了DN200的視鏡規格;提高了部分視鏡的使用壓力取消了視鏡沖洗孔,參照國外標準采用沖洗裝置;增加了帶射燈的視鏡規格增加了對視鏡標志與運輸包裝的要求。
適用工況
壓力容器視鏡應根據壓力容器的介質、高工作壓力和溫度正確選用。
1、盛裝易燃、毒性程度為極度、高度危害介質的液化氣體壓力容器，應采用高溫高壓的小口徑容器視鏡，并應有防止泄漏的保護裝置。
2、低壓容器選用低壓視鏡，口徑可以選擇較大尺寸。
3、寒冷地區室外使用的容器，或由于介質溫度與環境溫度的差值較大，應選用急變溫度較高的視窗材料。

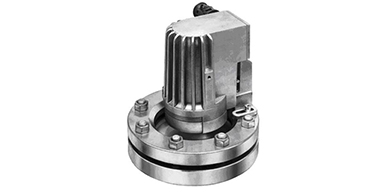

4、如果光線不足的位置，還需選用帶燈裝置的容器視鏡，防爆等級根據現場情況選用。
訂貨選型
型號 | 規格 | 壓力 | 溫度 |
ZSG-S壓力容器視鏡 | 50”(50mm)-200”(200mm) | PN10-PN25 | -30℃-1200℃ |
殼體材質 | 玻璃材質 | 視鏡燈 | 密封件 | 連接標準 |

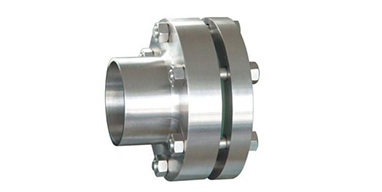

合金鋼 奧氏體不銹鋼 雙相不銹鋼 超級不銹鋼 | 鈉鈣玻璃 硼硅玻璃 鋁硅玻璃 樹脂玻璃 | 防腐燈 防爆燈 | 三元乙丙橡膠 PTFE 鐵氟龍 碳纖維 | 對焊（ANSI及GB） 對夾 |
ZSG-S型壓力容器視鏡參考尺寸
